Pramac Generator GBW22P/FNE L ACP LTS, PHS, indbygget/lydisoleret, 3-faset, diesel

En kraftfuld dieseldrevet generator i indbygget og lydisoleret udførelse. Generatoren er bygget på en base med fødder for nem håndtering og har integreret plasttank. Motoren er monteret med kraftige antivibrationsbeslag, og alle bevægelige motordele er beskyttet mod utilsigtet kontakt. Meget prisvenlig model, hvor alle komponenter er af højeste kvalitet, hvilket garanterer en driftssikker og let vedligeholdt generator.

• Meget prisvenlig
• Multifunktionel og brugervenlig
• Kompakt design for nem transport og vedligeholdelse
• Egnet til industri, byggeri, landbrug og små virksomheder

Nøgledata

• Effekt, max (ESP): 21,82 kVA
• Effekt, max (ESP): 17,46 kW
• Effekt, kontinuerlig (PRP): 19,78 kVA
• Effekt, kontinuerlig (PRP): 15,82 kW
• Spænding: 400 V
• Frekvens: 50 Hz
• Effektfaktor: 0,8 cos ϕ
• Faser: 3
• Brændstof: Diesel

Udførelse og konstruktion

• Rammen til generatoren er fremstillet af svejset stålprofil
• Generatoren og motoren er monteret på kraftige motorbeslag for at minimere vibrationerne
• Udstyret med løfteøje
• Generatoren står monteret på robuste meder for nem håndtering med løftegafler

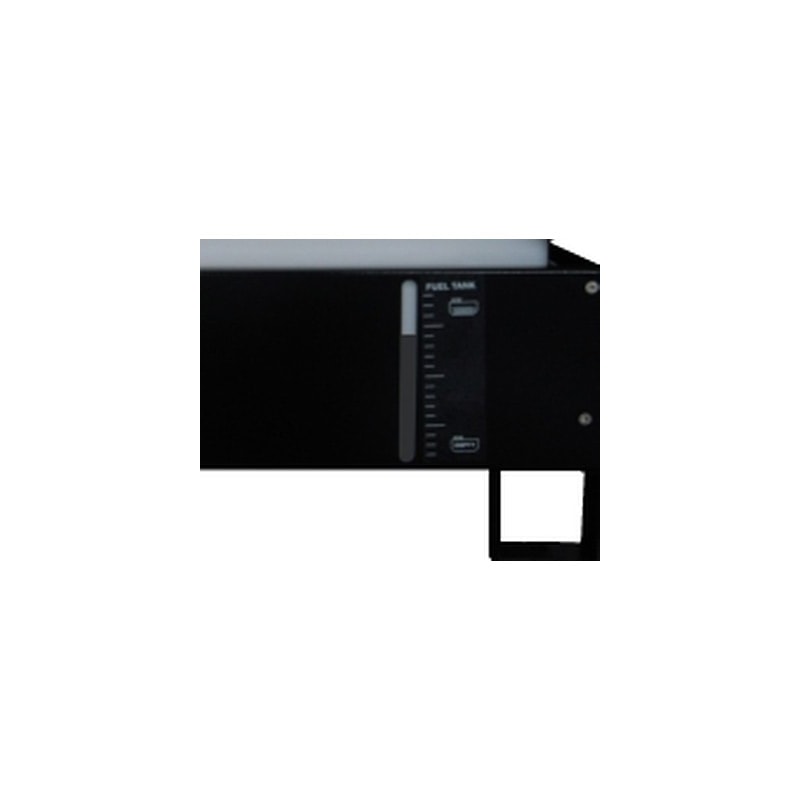

• Synligt brændstofniveau
• Kraftig åbningbar kåbe udstyret med gasfjedre og håndtag, der gør det let at åbne, hvilket giver nem adgang til motor og generator for rutinemæssig vedligeholdelse

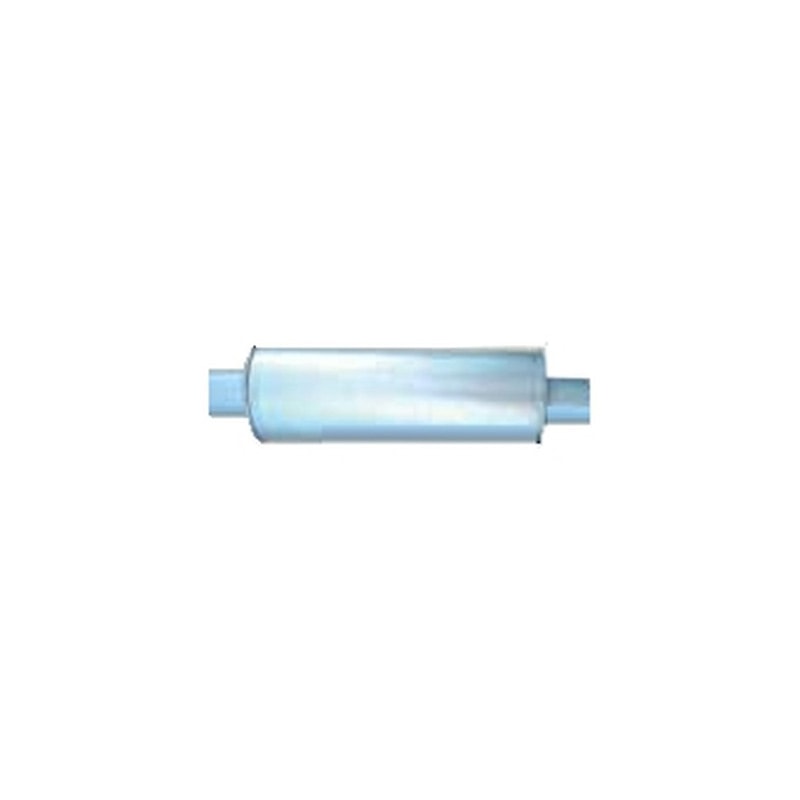

• Lydisoleret udførelse med høj kvalitets isolerende materiale og lyddæmper giver lavt støjniveau

Motor

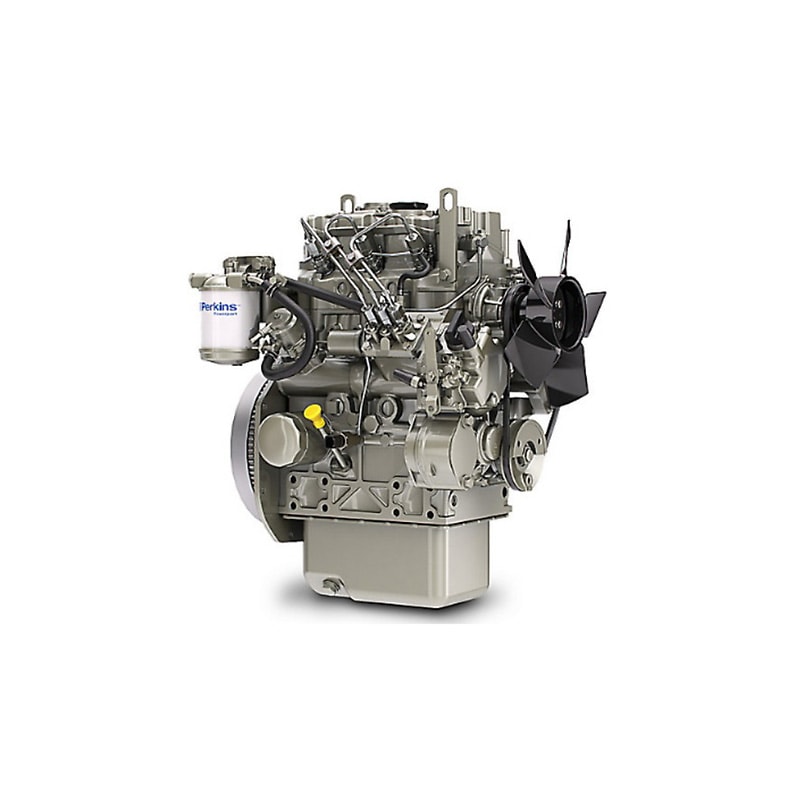

Perkinsmotor, der opfylder kravene i henhold til ISO 8528/1, ISO 3046/1:1986, BS 5514/1.

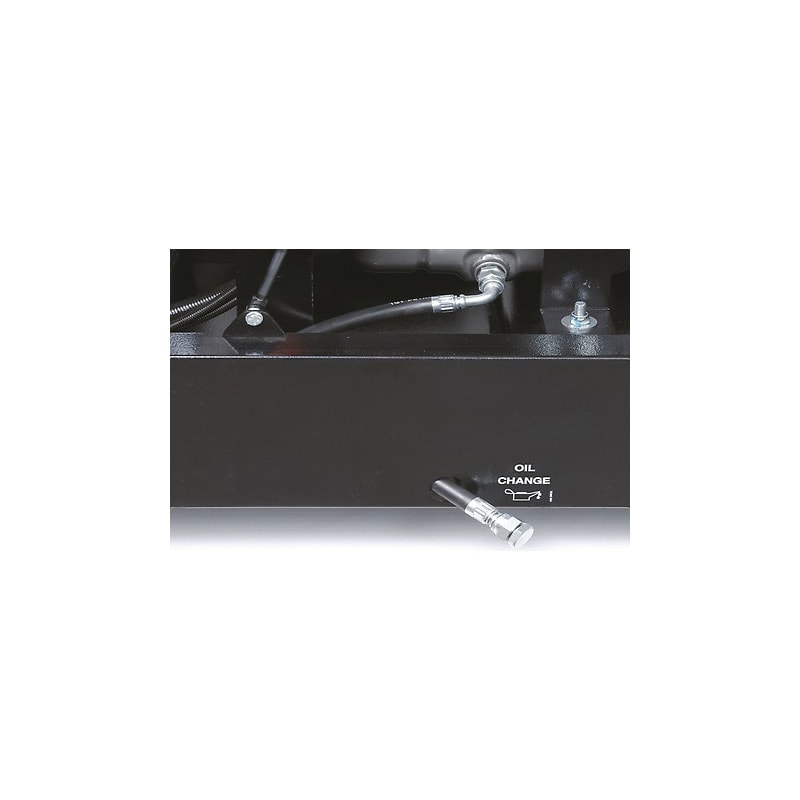

• Brændstofsystem med roterende brændstofpumpe og brændstoffilter samt sump med niveaupejlestok
• Smøreoliesystem med oliefilter
• Termostatstyret kølesystem med remdrevet kølevæskepumpe og ventilator

Generator

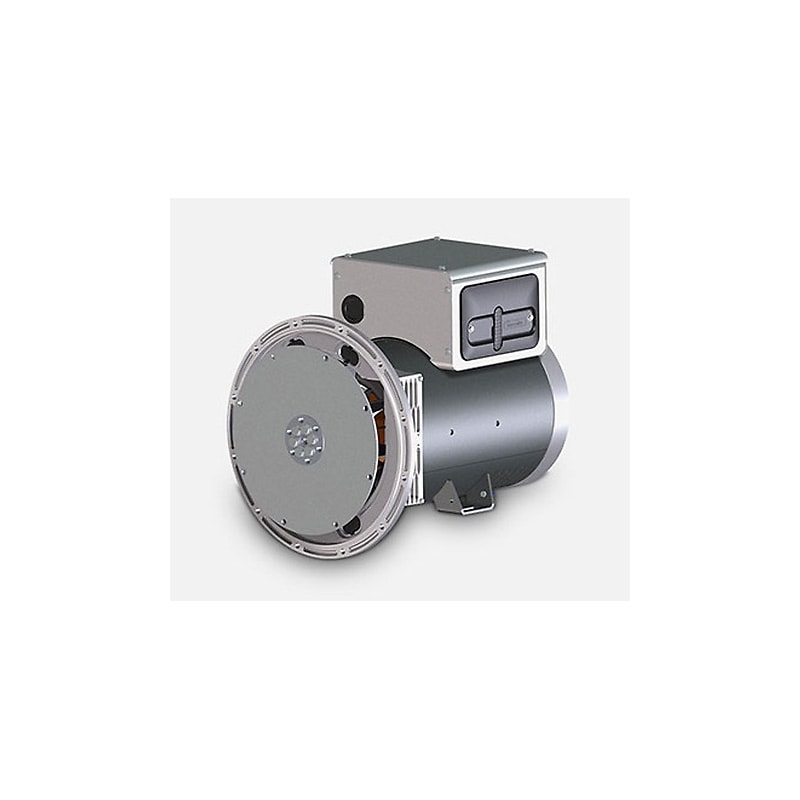

Generator fra Linz med en robust mekanisk konstruktion, der muliggør nem adgang til tilslutninger og rutinemæssig vedligeholdelse. Generatoren har en tolerance på ± 4% uden belastning og ved fuld belastning, hvilket muliggør, at generatoren kan drive følsom elektronik.

Automatisk kontrolpanel – ACP
Automatisk kontrolpanel (ACP) monteret på generatoren komplet med digital overvågning og beskyttelse af generatorens funktioner.

• Digitale viserinstrumenter for hovedstrøm, generatorens spænding, generatorens frekvens, generatorens strøm, batteristatus og timetæller
• Alarmfunktioner for: Lavt olietryk, Høj motortemperatur, Over- og underspændingsbeskyttelse, Overbelastningsbeskyttelse, Beskyttelse for lav og høj frekvens, Mislykket automatstart, Batteriopladningsfejl, Batterispænding, Jordfejlsafbryder
• Udtagspanel med sokkel til tilslutning til LTS panel samt 1 stk. 3P+N+T CEE 400V 32A

Forvarmningssystem – PHS (Pre-Heating System)
Motoren er udstyret med et forvarmningssystem, der medfører, at motoren forvarmes ved lavere temperaturer for at lette start.

Reservekraftomskifter – LTS (Load Transfer Switch)
LTS-panelet styrer strømforsyningen mellem elnettet og generatoren, hvilket garanterer hurtig strømforsyning ved strømafbrydelse. Det består af et skab, der installeres uden for generatoren. LTS'en styres af signaler fra kontrolpanelet (ACP) på generatoren og reagerer på strømafbrydelser.

Specifikation

• Motorspecifikation
  • Motorfabrikat: Perkins
  • Model: 404A-22G1
  • Omdrejningstal: rpm
  • Type af køling: Vand
  • Udstødningsemission: Ikke certificeret
  • Antal cylindre og arrangement: 4 i linje
  • Slagvolumen: 2.216 cm³
  • Type af aspiration: Naturlig
  • Omdrejningsregulator: Mekanisk
  • Effekt, max (ESP): 20,6 kWm
  • Effekt, kontinuerlig (PRP): 18,7 kWm
  • Oliekapacitet: 10,6 l
  • Kølevæskekapacitet: 7 l
  • Brændstof: Diesel
  • Brændstofforbrug ved 75% kontinuerlig belastning (PRP): 238 g/kWh
  • Brændstofforbrug ved kontinuerlig belastning (PRP): 237 g/kWh
  • Type af start: Elektrisk
  • Effekt, startmotor: 2 kW
  • Elektrisk styresystem: 12 V
• Generatorspecifikation
  • Generatorfabrikat: Linz
  • Model: E1S13MF
  • Frekvens: 50 Hz
  • Spænding: 400 V
  • Faser: 3
  • Effektfaktor: 0,8 cos ϕ
  • Virkningsgrad ved 75% belastning: 86,2 %
  • Type af generator: Kulbørste
  • Antal poler: 4

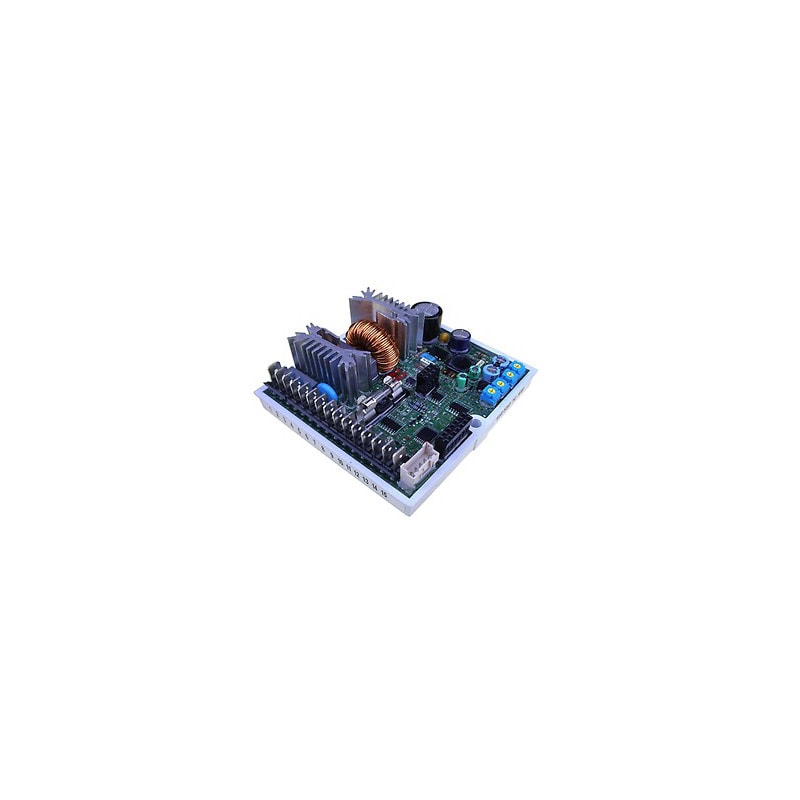

  • Type af spændingsregulator:
  • Spændingsnøjagtighed: 4 %
  • Isolationsklasse: H
  • Kapslingsklasse: 21
• Installationsdata
  • Luftstrøm, total: m³/min
  • Udstødningsstrøm ved kontinuerlig drift (PRP): 3,64 m³/min
  • Udstødningstemperatur: 445 °C
  • Brændstofforbrug ved 75% kontinuerlig drift (PRP): 3,98 l/h
  • Brændstofforbrug ved 100% kontinuerlig drift (PRP): 5,27 l/h

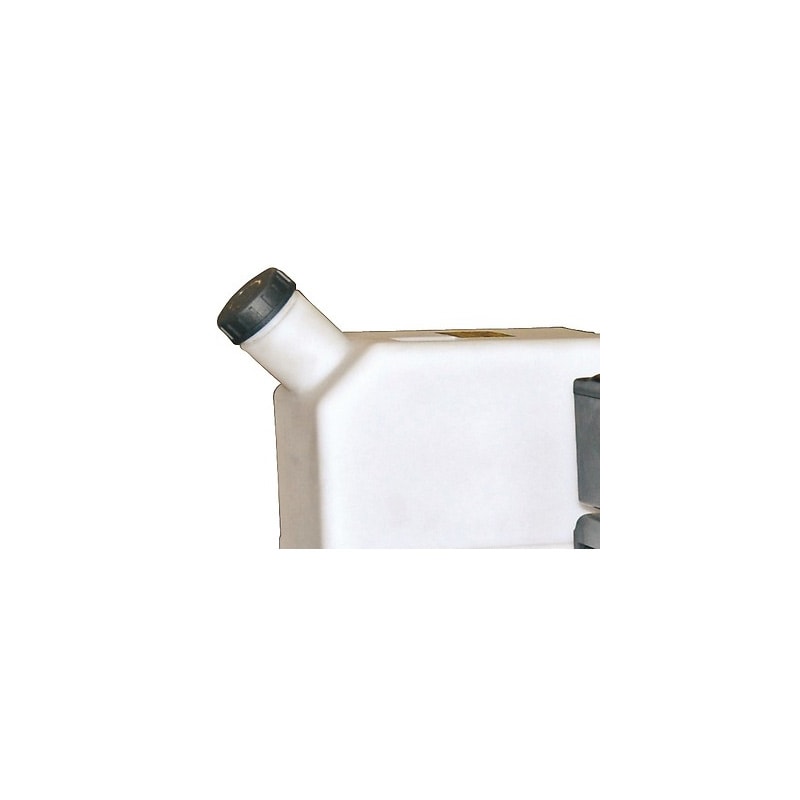

• Brændstoftank
  • Type af brændstoftank: Plast
  • Driftstid ved 75% kontinuerlig drift (PRP): 12,81 h
  • Brændstoftankkapacitet: 51 l
  • Brændstoftanksplacering: Indbygget
• Elektrisk data
  • Batterispænding: 12 V
  • Generatorspænding: 400 V
  • Frekvens: 50 Hz
  • Faser: 3
  • Effektfaktor: 0,8 cos ϕ
  • Strøm, max: 31,5 A
  • Sikring: 32 A
  • Længde: 1.645 (L) mm
  • Bredde: 870 (B) mm
  • Højde: 1.072 (H) mm
  • Vægt: 565 kg
• Lyd- og støjniveau
  • Lydeffektniveau (LWA): 95 dB(A)
  • Lydtryksniveau ved 7 m: 66 dB(A)
